Mobilný stroj na kladenie tehál je stroj na výrobu tehál. Je ľahko ovládateľný a vhodný pre malé tehelne. Pohybuje sa so zmenou pracoviska. Toto zariadenie nevyžaduje paletu. Lisované tehly sa umiestňujú na stavenisko pri pohybe tehliarskeho stroja, čím sa ušetrí veľa nákladov na palety, ale plocha staveniska musí byť dostatočne veľká. Mobile Laying Brick Machine využíva pokročilý inteligentný riadiaci systém PLC, ktorý dokáže realizovať dialóg medzi človekom a strojom, plne automatickú prevádzku, analýzu náhodných signálov, automatickú diagnostiku porúch a rôzne nastavenia parametrov. Tento stroj má výhody jednoduchej a kompaktnej konštrukcie, ľahkej obsluhy, ľahkej údržby, nízkej spotreby energie a vysokého výkonu.
Video o produkte

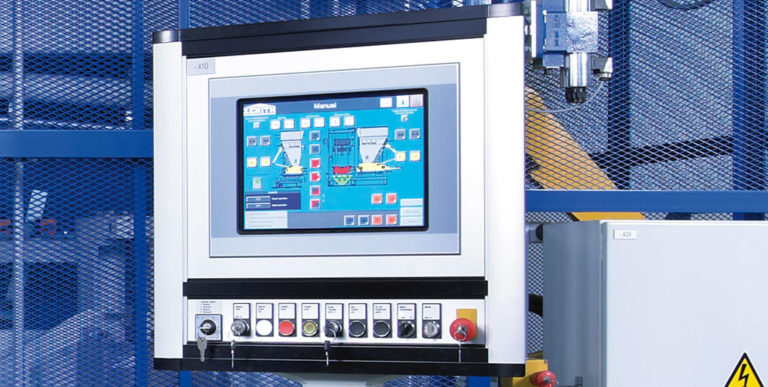

Thesamovysvetľujúci dotykový panel ovládaný cez menuveľmi uľahčuje obsluhu stroja. Výrobné parametre pre rôzne typy foriem a výrobné programy sa zadávajú a ukladajú pomocou prehľadných masiek menu. Na interné spracovanie signálu sa používa rýchly Siemens SPS.

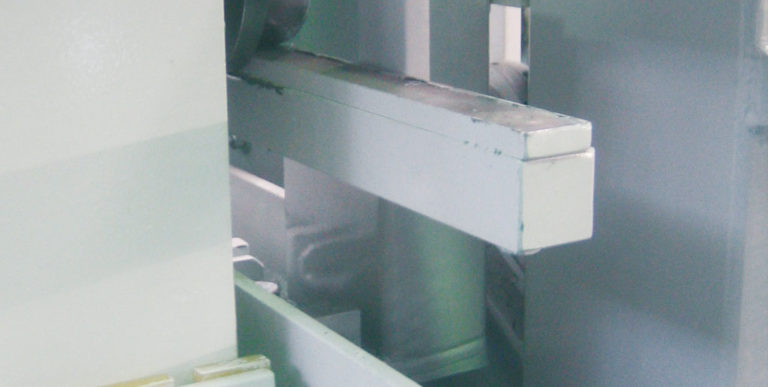

Veľkorozmerné stĺpiky a vodiace ložiská podporované synchronizáciou pohybov prostredníctvom reťaze a hriadeľa páky zaručujúbezpečné a presné vedenie formy a ubíjacej hlavy. Voliteľne je k dispozícii digitálne meranie dráhy pomocou lineárneho snímača.

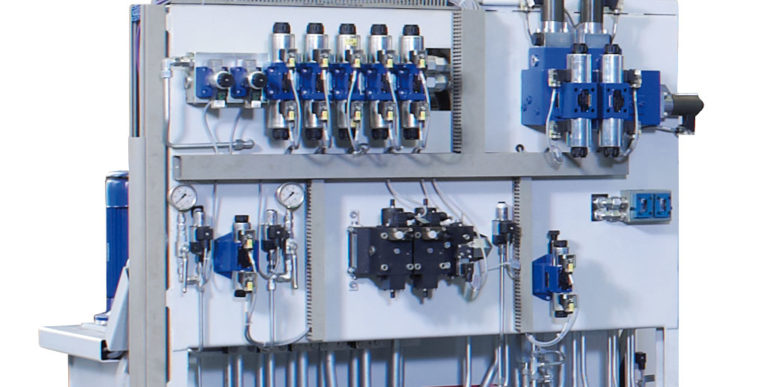

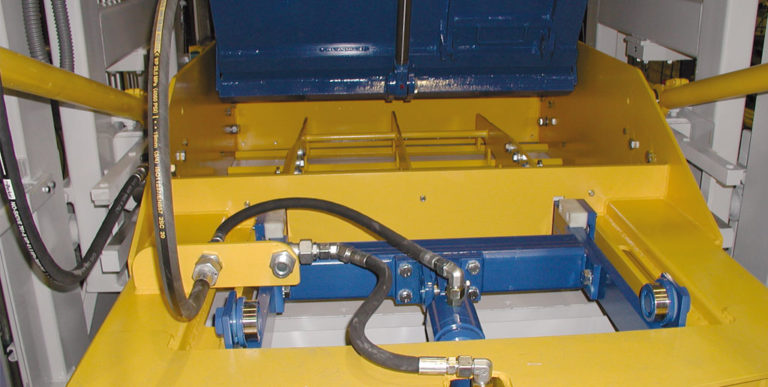

Hlavné pohyby stroja (pohyb vibračného stola, zdvih formy a ubíjacej hlavy a pohyb podávacej zásuvky) sú poháňanéhydraulické valce, vyvinuté spoločnosťou ZENITH a aktivujú sa prostredníctvom proporcionálnych ventilov. Výrobky je možné odložiť pri vyberaní z formy kontrolovanou rýchlosťou zostupu.
Hlavná tamper hlavica môže byť vybavená ahydraulicky ovládané rýchlovýmenné zariadeniepre rýchlu výmenu formy. Pre obrubníky vyrábané priečne k smeru plnenia môže byť stroj voliteľne vybavený otočným zariadením ubíjacej hlavy pre jednoduché čistenie mečov ubíjacej hlavy pomocou kief podávacej zásuvky.

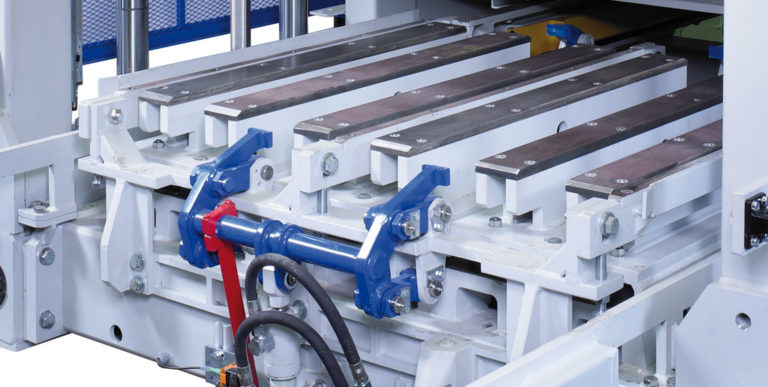

Na zvýšenie kapacity stroja je možné ho vybaviťvoliteľný balík „Speed & Comfort“.. Tento balík obsahuje ovládacie prvky a hydrauliku s vyšším výkonom, digitálny systém merania dráhy pre všetky hlavné osi pohybu, zariadenie na rýchlu výmenu podbíjacej hlavy a zadnú zásuvku na betón s hydraulicky ovládaným roštom.
Pri práci bez jednotky na miešanie tváre môže byť stroj vybavený azariadenie na vkladanie polystyrénového jadrana výrobu izolačných blokov alebo s arotačná kefana zametanie povrchov blokov.
Technické údaje
| Vlastnosti | |
| Zásobník základného materiálu | 1 200 l |
| Zásobník základného materiálu | 2 000 l |
| Zásobník na pigmenty | 800 l |
| Zásobník na pigment | 2 000 l |
| Max. výška podávania nakladača | 2 800 mm |
| Tvarovacia veľkosť | |
| Max.dĺžka tvarovania | 1 240 mm |
| Maximálna šírka tvarovania (výroba na vibračnom stole) | 1 000 mm |
| Maximálna šírka tvarovania (výroba na zemi) | 1 240 mm |
| Výška produktu | |
| Viacvrstvová výroba | |
| Min. výška produktu (výroba na palete) | 50 mm |
| Max.výška produktu | 250 mm |
| Max. výška stohovania (paleta + výška jednej vrstvy produktu) | 640 mm |
| Nízka úroveň výroby na palete | |
| Max.výška produktu | 600 mm |
| Nízka úroveň produkcie na podlahe | |
| Max.výška produktu | 650 mm |
| Výroba na podlahe | |
| Max.výška produktu | 1 000 mm |
| Min.výška produktu | 250 mm |
| Hmotnosť stroja | |
| Bez zariadenia na plesne a pigmenty | 11,7 T |
| Pigmentové zariadenie | 1,7 t |
| Veľkosť stroja | |
| Celková dĺžka (bez pigmentového zariadenia) | 4 400 mm |
| Celková dĺžka (s pigmentovým zariadením) | 6 380 mm |
| Max.celková výška | 3 700 mm |
| Min.celková výška (prepravná výška) | 3 240 mm |
| Celková šírka (vrátane ovládacieho panela) | 2 540 mm |

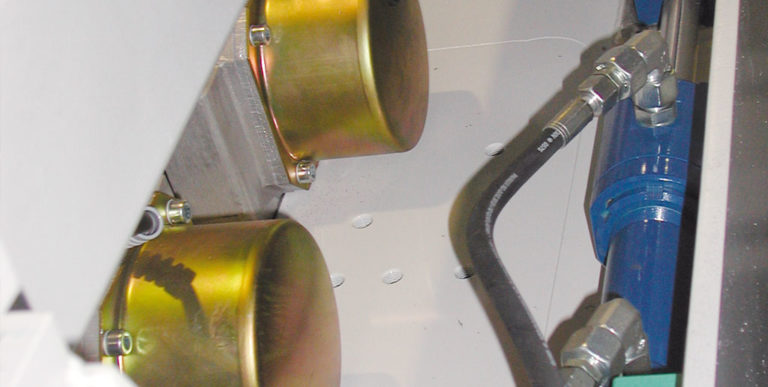

| Vibračný systém | |
| Max.budiaca sila vibračného stola | 80 KN |
| Min.budiaca sila hornej vibrácie | 40 KN |
| Spotreba energie | |
| Na základe maximálneho počtu vibračných stolov | 42 kW |
Výrobná kapacita
| Typ bloku | Rozmer (mm) | Obrázky | Množstvo/cyklus | Čas cyklu | Výrobná kapacita (za 8 hodín) |
| Dutý blok | 400*200*200 |
|
12 | 40-te roky | 8 640 ks |
| Obdĺžniková dlažba | 200*100*60 |
|
54 | 38 rokov | 817 m2 |
| Obdĺžniková dlažba (bez facemixu) | 200*100*60 |
|
54 | 36s | 864 m2 |

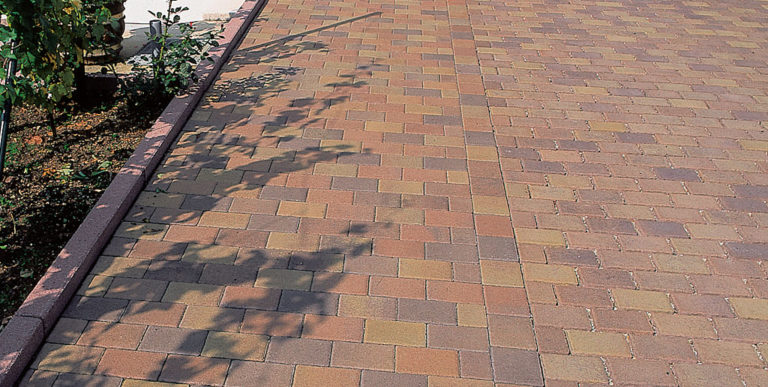

| UNI dlažby | 225*112,5*60-80 |
|
40 | 38 rokov | 757 m2 |
| Curstone | 150*1000*300 |
|
4 | 46s | 2 504 ks |
