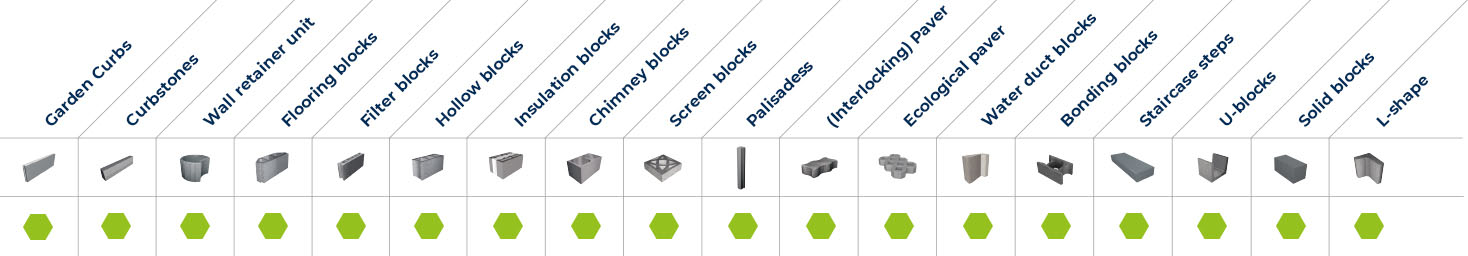

Single Pallet Block Machine je stroj na výrobu tehál špeciálne používaný na výrobu blokov. Stroj na výrobu jednej palety prijíma popolček, riečny piesok, štrk, kamenný prášok, odpadová ceramsite troska, tavná troska a ďalšie materiály, dodáva malé množstvo cementu a vytvára nové bloky materiálu na stene. Tento typ formujúceho stroja zvyčajne prijíma režim hydraulického formovania a existujú aj formovanie vibrácií. Stroj na výrobu jednej palety má vlastnosti tichého režimu statického tlaku, bez hluku, vysokej výkonnosti, vysokej hustoty, bez potreby údržby paliet, krátkeho cyklu údržby, menej pracovnej sily, žiadnych špeciálnych požiadaviek na pracovnú zem a širokú škálu výrobkov. Stroj na výrobu jednej palety je vhodný na výrobu vysokorýchlostných blokov, ako sú štandardné tehly, ktoré sú zvyčajne silnejšie ako tradičné hlinené tehly stlačením nahor a nadol a počas výroby silne vibráciou. Okrem toho nahradením rôznych foriem môže stroj tiež vyrábať blokové produkty rôznych tvarov a špecifikácií, ako sú napríklad bloky vonkajších stien, bloky vnútorných stien, kvetinové bloky, podlahové bloky, nábrežné bloky, bloky prekladacích chodníkov a obrubníky a záhrady.
Video produkt
Hlavné technologické funkcie

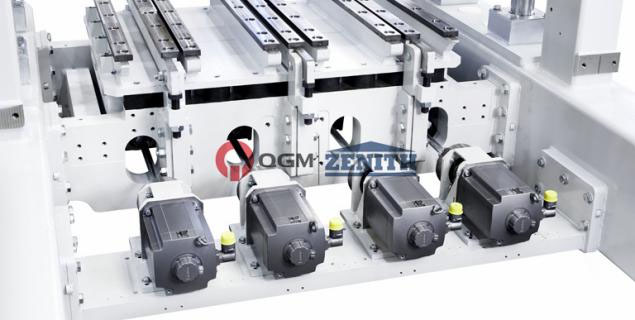

(1) Vysoko kvalitný servopakčný systém s názvom Ultra-dynamic znamená veľmi vysokú zhutňovaciu a extrémnu dynamiku. Zaručuje preto rýchlu a efektívnu výrobu produktov najvyššej kvality. Najmä v prípade výrobkov s veľkým objemom a tiež pre prémiové výrobky, ktoré sa vyrábajú s vibráciou pred a stredným vibráciou, poskytuje veľa výhod. Systém funguje bez ropného kúpeľa podporujúceho ekologickú a nízku údržbu.

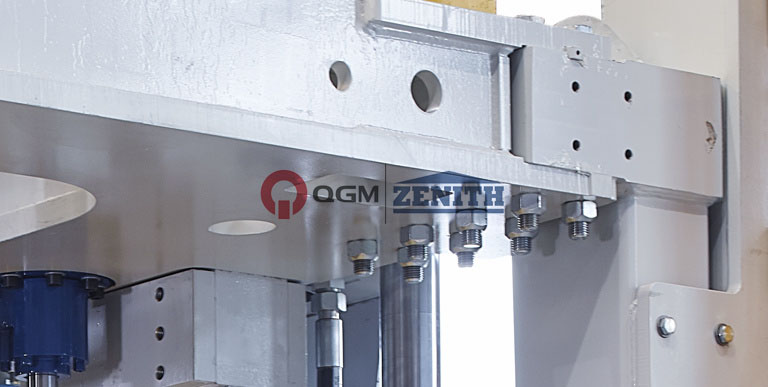

(2) Použitie skrutkových armatúr pre vibračné tabuľky, prierezový lúč motora a časti bočných častí je špeciálnou vlastnosťou tohto stroja. Na trhu je jedinečný, pretože sa môže prispôsobiť výrobným podmienkam zákazníka. Škrubená konštrukcia tiež poskytuje odolné spojenia a vynikajúcu stabilitu.

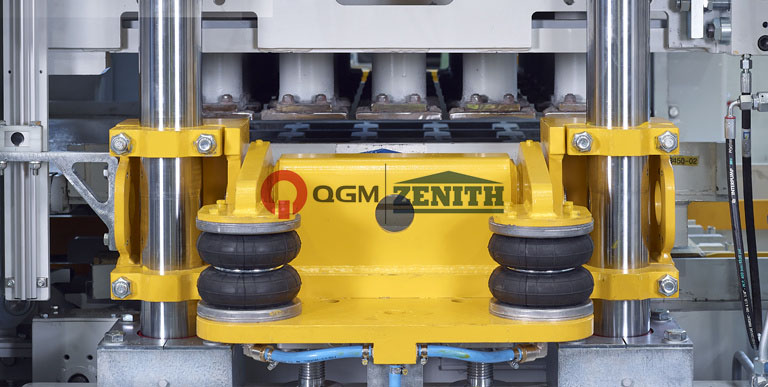

(3) Pneumatické upínacie zariadenie plesne poskytuje ľahkú zmenu formy. Forma je umiestnená bez ďalších upevnení - napr. Skrutky - na držiaku plesní. Je fixovaný pneumaticky ovládanými upínacími pákami. Výsledky optimálnych vibrácií a dlhšia životnosť plesní sa dosahujú vďaka individuálnym úpravám pred a hlavným vibráciám. Zariadenie na upínacie plesní je teraz prispôsobené na systémy upevnenia plesní iných výrobcov strojov a plesní.

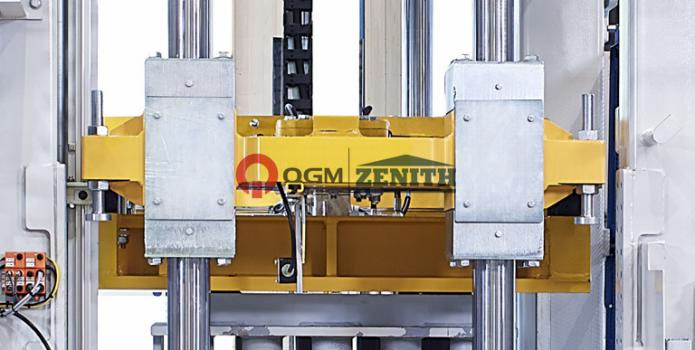

(4) Pre stroj Zenith 1500-2 bol vyvinutý nový traverz, ktorý umožňuje odstránenie stĺpcov individuálne zo strany. Táto nová funkcia šetrí počas údržbárskych prác veľa času a výmena je možné vykonať oveľa bezpečnejšie a s menším úsilím. Celá geometria tejto zostavy vrátane stĺpcov je identická s predchádzajúcim strojom zenith 1500. Je možné tento nový traverz na existujúcich strojoch dodatočne vybaviť.

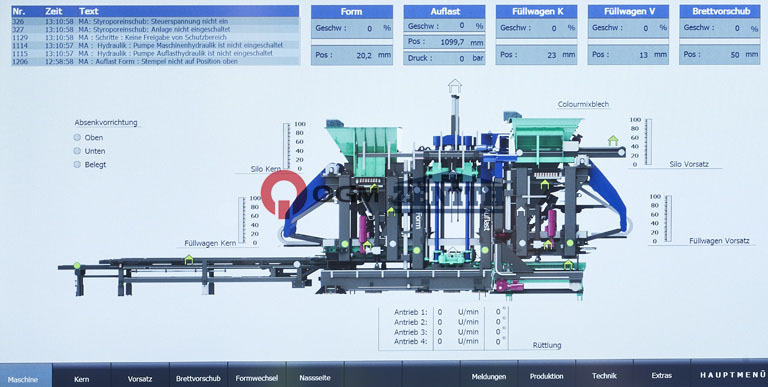

(5) Samovysvetľujúce a intuične vizualizačné koncepcie zaručuje ľahké učenie sa o prevádzke stroja. Nový diagnostický dizajn podporuje operátorov pri výbere najlepších úprav. Časovo náročné natáčanie problémov už nie je potrebné a presídlenia výroby sa znížia na minimum. Použitím najnovšej databázovej technológie je možné zaznamenať, vyhodnotiť a uložiť všetky informácie. Tieto údaje sú k dispozícii kdekoľvek vďaka kompletným rastlinným sieťam.
Technické údaje
| Základná konfigurácia zariadenia na výrobu jedného bloku zenitu 1500 | |
| Max.board | 1 400 mm x 1 200 mm x14 mm |
| Lišta | Podľa rozloženia výkresu formy |
| Veľkosť produktu | 50 mm - 500 mm |
| Technické parametre automatického syna auta | |
| Max. zaťaženie | 15 kg |
| Max. zaťažovacia kapacita na stojan na vloženie | Ako dizajn |
| Max.load kapacita každé dve vrstvy vkladacieho stojana | Ako dizajn |
| Vnútorná šírka podpornej konzoly | 1 060 mm |
| Vrstvy stojana na vkladanie | Navrhnuté ako schéma |
| Vzdialenosť odevného stojana | Ako dizajn |
| Matka Auto Hnacie sily | Šiť 11 kW |
| Výška produktu | |
| Max. výška | 500 mm |
| Min. výška | 30 mm |
| Výška stohovania | |
| Max. Výška stohovania (vrátane palety) | 1800 mm |
| Max. Výrobná oblasť (v rámci výroby štandardnej veľkosti) | 1 350*1 050 mm |
| Veľkosť palety (štandard) | 1 400*1 100 mm |
| Oceľová doska | 14 mm |
| Základný materiál Silo objem | |
| S výnimkou pigmentov Silo | 1 500 l |
| Výška stroja | |
| S výnimkou pigmentov | 35t |
| Paletný dopravník | 1,6 T |
| Hydraulické zariadenie | 3,2 T |
| Veľkosť stroja | |
| Max. celková dĺžka | 8 250 mm |
| Max. celková výška | 4 650 mm |
| Max. celková šírka | 3 150 mm |
| Technické parametre stroja/ spotreba energie | |
| Vibračný systém | Servo vibračný systém |
| Stolík | Maximálne: 175 kN, 60 Hz |
| Najvyššie vibrácie | Maximálne: 32 kNk |
| Hydraulický tlak | |
| Celkový prietok | 540 l/ min |
| Prevádzkový tlak | 180 bar |
| Max. moc | 140 kW |
| Ovládací systém | Siemens S7-1500, Konzola dotykovej obrazovky |
Výrobná kapacita
| Blok bloku | Rozmer (mm) | Obraz | QTY/Cyklus | Cyklistický čas | Výrobná kapacita (Za 8 hodín) |
| Dutina | 400*200*200 |
|
15 | 15s | 28 800 počítačov |
| Obdĺžnik | 200*100*60 |
|
60 | 14s | 2 419 m2 |
| Obdĺžnik (bez facemix) | 200*100*60 |
|
60 | 11s | 310 m2 |
| Krikľový kameň | 150*1000*300 |
|
6 | 20. | 8 640 ks |
