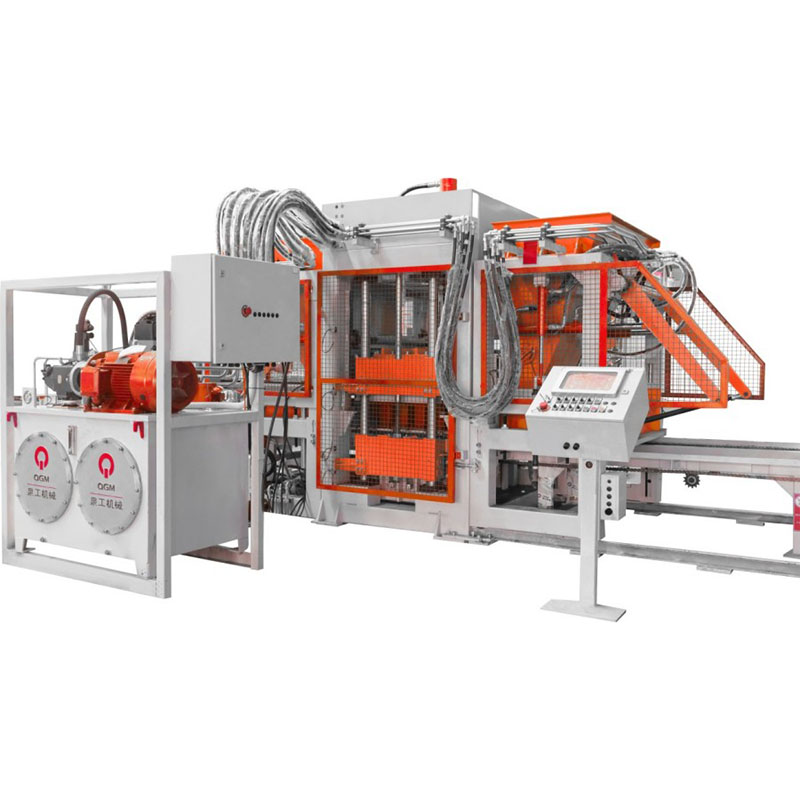

Model QT10, postavený na princípoch univerzálnosti, modularity a systemizácie, využíva štandardizovanú modulárnu štruktúru, ktorá zlepšuje zameniteľnosť komponentov, zjednodušuje údržbu a podporuje flexibilné výrobné konfigurácie. Jeho mechanické, elektrické a hydraulické systémy sú integrované pre koordinovanú prevádzku a sú vybavené komponentmi od medzinárodne uznávaných dodávateľov, čo pomáha zaistiť spoľahlivý výkon a dlhodobú prevádzkovú stabilitu.
Vďaka flexibilnej konfigurácii foriem a presnej technológii tvarovania dokáže automatický stroj na výrobu blokov QT10 vyrábať širokú škálu betónových výrobkov vrátane dutých blokov, štandardných betónových tehál a vysokokvalitných dlažobných kociek. Je vhodný pre výrobcov, ktorí hľadajú efektívne a všestranné riešenie pre automatizovanú výrobu betónových blokov.
| Špecifikácie paliet | 1250 x 850 mm |
| Oblasť tvarovania | 1150 x 800 mm |
| Výška produktu | 50-200 mm |
| Počet tvarovaných blokov | Duté tehly: 10 tehál/forma） (390×190×190 mm）) |
| Štandardné tehly: 54 kusov/forma (240 x 115 x 53 mm) | |
| Dlažobné tehly: 35 tehál/forma (200x100x60) |

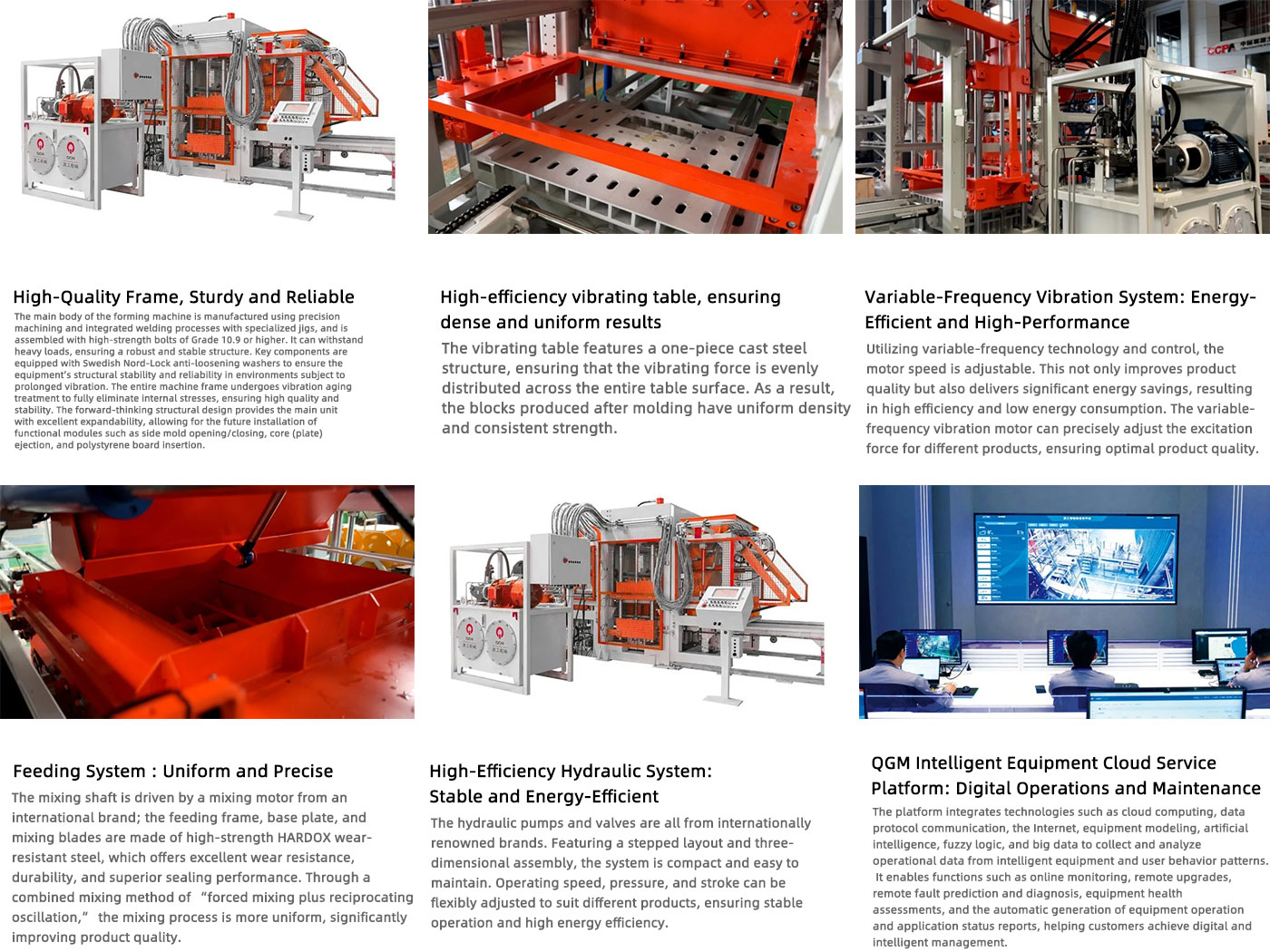

Plne automatický stroj na výrobu blokov QT10 je vybavený robustným rámom stroja vyrobeným presným obrábaním a integrovaným zváraním pomocou upínacieho zariadenia. Vysokopevnostné skrutky triedy 10.9 alebo vyššej sa používajú na kritické konštrukčné spoje, ktoré poskytujú spoľahlivú odolnosť voči veľkému zaťaženiu a nepretržitým vibráciám počas výroby blokov.
Kritické upevňovacie body sú vybavené podložkami Nord-Lock proti uvoľneniu, aby sa zachovala stabilita spojenia pri dlhotrvajúcich vibráciách. Rám stroja je tiež podrobený úprave na zmiernenie vibrácií, aby sa znížilo zvyškové vnútorné napätie a zlepšila sa štrukturálna stabilita a rozmerová konzistencia počas životnosti zariadenia.
Modulárny dizajn rámu poskytuje dodatočnú flexibilitu pre budúce aktualizácie systému. V závislosti od výrobných požiadaviek je možné do hlavného stroja integrovať voliteľné moduly, ako je bočné otváranie a zatváranie formy, vysúvanie jadra alebo dosky a vkladanie polystyrénových dosiek.
QT10 je vybavený integrovaným vibračným stolom z liatej ocele, ktorý je navrhnutý tak, aby poskytoval stabilný a konzistentný prenos vibrácií cez celú oblasť lisovania.
Optimalizovaná štruktúra vibračného stola pomáha rovnomerne rozložiť budiace sily počas procesu tvárnenia, čím podporuje rovnomerné zhutňovanie materiálu a konzistentnú hustotu produktu. To prispieva k stabilnejšej pevnosti v tlaku, rozmerovej presnosti a kvalite povrchu hotových betónových tvárnic.
Systém vibrácií s premenlivou frekvenciou umožňuje nastavenie frekvencie vibrácií a otáčok motora podľa rôznych betónových výrobkov a vlastností zmesi.
Presným riadením budiacej sily počas lisovacieho cyklu systém pomáha optimalizovať zhutňovanie materiálu pre rôzne typy blokov a výrobné požiadavky. To zlepšuje konzistenciu tvarovania a zároveň znižuje zbytočnú spotrebu energie v porovnaní s vibračnou prevádzkou s pevnou rýchlosťou.
Vďaka nastaviteľným parametrom vibrácií je QT10 vhodný na výrobu rôznych betónových blokov, dutých blokov, štandardných tehál a dlažobných kociek s rôznym materiálovým zložením a požiadavkami na hustotu.
Systém podávania QT10 je navrhnutý tak, aby poskytoval stabilnú a rovnomernú distribúciu materiálu počas procesu tvarovania blokov. Miešací hriadeľ je poháňaný medzinárodne uznávaným motorom, zatiaľ čo podávací rám, základná doska a miešacie lopatky sú vyrobené z vysoko pevnej ocele HARDOX odolnej voči opotrebeniu pre lepšiu odolnosť proti opotrebovaniu a životnosť.
Optimalizovaná tesniaca štruktúra pomáha znižovať únik materiálu počas prevádzky. Kombinovaný proces miešania s núteným miešaním a vratnou osciláciou podporuje rovnomernejšie rozloženie materiálu a zlepšuje konzistenciu betónovej zmesi vstupujúcej do formy.
Konzistentné podávanie a distribúcia materiálu sú nevyhnutné na dosiahnutie stabilnej hustoty bloku, rozmerovej presnosti a celkovej kvality produktu.
Hydraulický systém QT10 využíva hydraulické čerpadlá a ventily od medzinárodne uznávaných výrobcov na zabezpečenie stabilného prenosu sily a presného riadenia tvárnenia.
Hydraulické komponenty sú usporiadané v kompaktnom trojrozmernom usporiadaní, čo pomáha optimalizovať priestor stroja a zároveň poskytuje pohodlný prístup pre kontrolu a údržbu.
Kľúčové hydraulické parametre, vrátane prevádzkovej rýchlosti, tlaku v systéme a zdvihu valca, je možné nastaviť podľa rôznych typov výrobkov a požiadaviek na tvarovanie. Toto flexibilné hydraulické ovládanie pomáha udržiavať stabilný tvarovací výkon a zároveň zlepšuje energetickú účinnosť a prispôsobivosť výroby.
Platforma cloudových služieb inteligentného vybavenia QGM poskytuje digitálne riešenie na monitorovanie, diagnostiku a správu strojov na automatickú výrobu blokov počas ich prevádzkového životného cyklu. Vďaka integrácii cloud computingu, priemyselnej dátovej komunikácie, modelovania zariadení, umelej inteligencie a analýzy veľkých dát platforma nepretržite zhromažďuje a analyzuje prevádzkové údaje strojov, aby poskytla jasnejší prehľad o výkone zariadení a stave výroby.
Prostredníctvom vzdialeného pripojenia môžu operátori a tímy údržby pristupovať k informáciám o zariadení, monitorovať prevádzkové podmienky, vykonávať vzdialené aktualizácie systému a identifikovať potenciálne poruchy bez toho, aby boli fyzicky prítomní na stroji. Platforma tiež podporuje inteligentné predpovedanie porúch, hodnotenie stavu zariadenia a prevádzkové správy založené na údajoch, čo používateľom pomáha identifikovať potreby údržby v skoršej fáze a znižuje riziko neočakávaných prestojov.
Vďaka kombinácii monitorovania zariadení v reálnom čase, vzdialenej diagnostiky, prediktívnej údržby a správy digitálnych zariadení pomáha cloudová platforma QGM výrobcom konkrétnych produktov zlepšiť efektivitu údržby, optimalizovať dostupnosť zariadení a dosiahnuť inteligentnejšie riadenie ich operácií výroby betónových blokov.
