| Vlastnosti | |
|---|---|
| Max. výška bloku | 500 mm |
| Min. výška bloku | 40 mm |
| Voliteľná výška bloku (min.) | 30 mm |
| Veľkosť palety | |
| Štandardné | 1 400 x 1 100 x 50 mm |
| Možné sú rôzne veľkosti paliet | |
| Zadný betónový zásobník | |
| Objem (geometrický) max. | 2 400 l |
| Zásobník na miešanie tváre | |
| Objem (geometrický) max. | 2 400 l |
| Rôzne vyhotovenia násypky s ťažnou doskou alebo dávkovacou klapkou pre viacfarebnú výrobu sú k dispozícii. |
|
| Výšku podávania je možné individuálne nastaviť. | |
| Hmotnosť stroja | |
| S jednotkou na miešanie tváre a plesňou | AC. 35 000 kg |
| Rozmer stroja | |
| Max. celková dĺžka s jednotkou na miešanie tváre | 7,925 mm |
| Max. celková výška (preprava) | 3200 mm |
| Maximálna celková šírka | 3 100 mm |
| Vibračný systém | |
|---|---|
| Vibračný stôl jednodielny, Ultra-Dynamic servo vibrácie s ovládanie frekvencie a amplitúdy (odstredivá sila max.) |
175 kN |
| 2 vibrátory s ubíjacou hlavou (odstredivá sila max.) | 35 kN |
| Hydraulika | |
| Kapacita (celková) | 560 l/min |
| Prevádzkový tlak
čerpadlo 1 stroj čerpadlo 2 tamper hlavica režim nastavenia čerpadla 3 |
180 bar 200 barov 200 barov |
| Elektrika | |
| Výkon pripojenia (štandardný) s jednotkou na miešanie tváre Inštalovaný výkon |
cca. 310 kW |
| Napájanie pripojenia | cca. 160 kW |
| Ochrana poistky | 315A |
| Prívodné vedenie | Alternatíva 4x 185 mm² 2x 4x 70 mm² |
| Systém Siemens S7-1500, TIA-Portal |
|

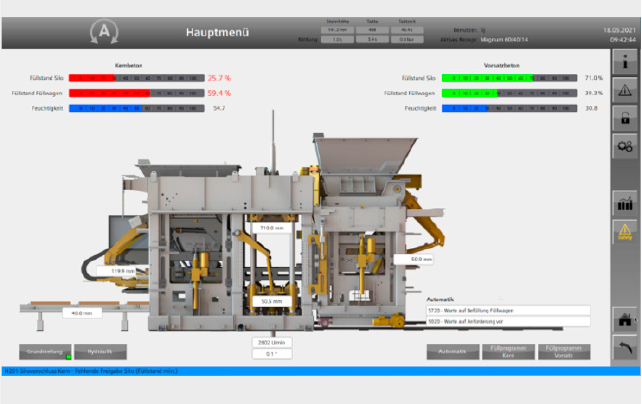

| Ovládanie cez dotykový panel |
|
Technické detaily podliehajú zmenám – bez predchádzajúceho upozornenia. Zobrazené obrázky zariadení sú len príklady. Fotografie môžu obsahovať možnosti podľa požiadaviek zákazníka.

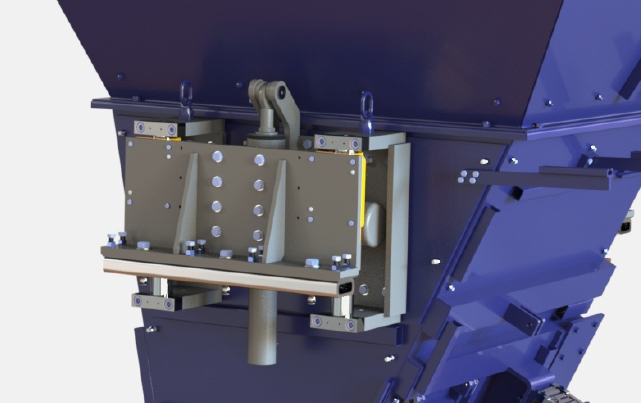

Výškovo nastaviteľná násypka základnej zmesi je špeciálnou novinkou a bola vyvinutá s cieľom výrazne zlepšiť kvalitu betónových výrobkov. Pomáha optimalizovať tok materiálu a stará sa o rovnomerné rozloženie materiálu. Okrem toho je možné presne a v závislosti od produktu nastaviť množstvo náplne v podávacej zásuvke.

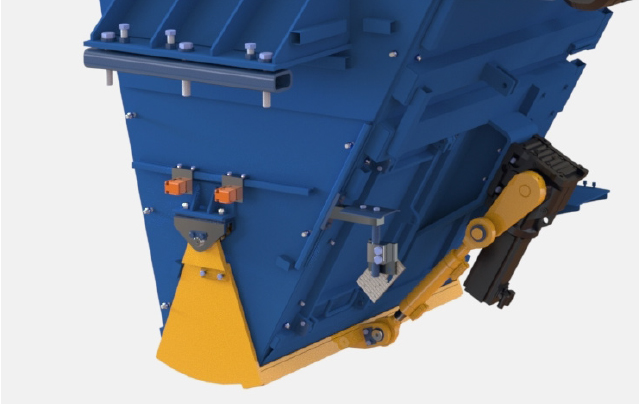

Klapky násypky základnej a čelnej zmesi sú vybavené servomotormi. To umožňuje extrémne rýchle otváranie a zatváranie. Výsledkom je oveľa presnejšie dávkovanie. Výhodou je lepšia reprodukovateľnosť výrobného procesu, čo ďalej zvyšuje vysokú kvalitu produktu.

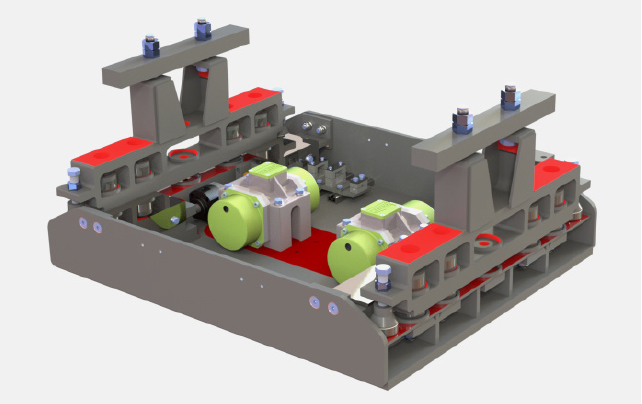

Hlavná tamper hlava ponúka oveľa väčšiu flexibilitu pri výrobe ako bežné tamper hlavy. Počet gumených nárazníkov je možné ľubovoľne zvoliť. Ďalej môže byť hlavný tamper navrhnutý aj podľa pripojení iných výrobcov. Vďaka týmto inováciám je výroba oveľa presnejšia a spoľahlivejšia.

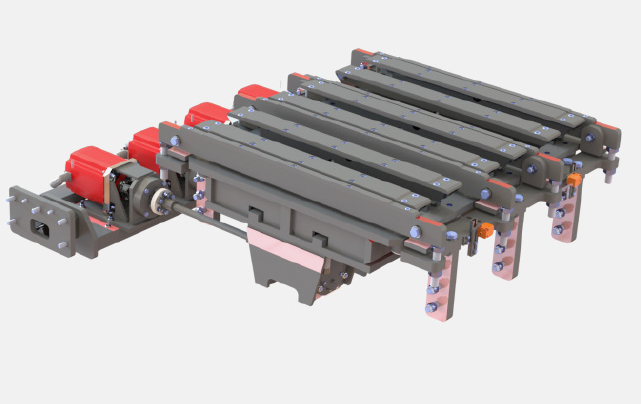

Vibračný systém s jednodielnym vibračným stolom bol ďalej vyvinutý v spolupráci s RWTH Aachen. Dosahuje vysokú energetickú účinnosť vďaka optimálnemu rozloženiu vibračných síl. Keďže tento systém funguje bez olejového kúpeľa a nepotrebuje dodatočné chladenie vzduchom, je veľmi ekologický a umožňuje jednoduchú údržbu.

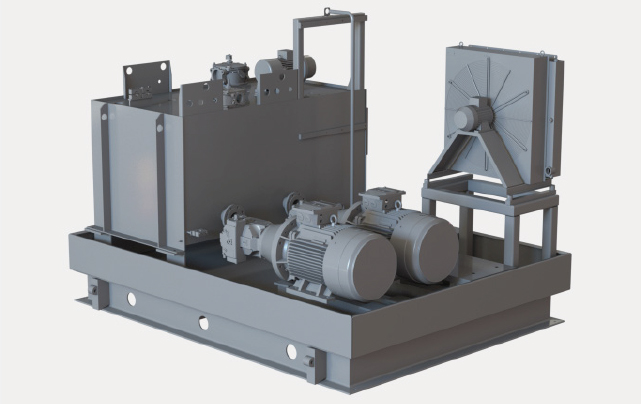

Stroj pracuje s dvoma hlavnými čerpadlami (kapacita 270 l/min) a dvoma tlakovými akumulátormi pre rýchle časy cyklov pri bežnej výrobe. V prípade poruchy čerpadla je možné stroj prevádzkovať s druhým čerpadlom, aby sa predišlo zastaveniu výroby. Prídavné čerpadlo pre režim nastavenia (výkon 20l/min) zaručuje bezpečné obmedzenie otáčok pre príslušné pohyby.
Všetky hlavné osi (hlava tampera, forma, podávacia zásuvka, plniaci rošt) sú v portáli TIA riešené ako riadené osi. Preto nie je potrebná externá riadiaca elektronika. Tento systém umožňuje presné a plynulé polohovanie. Vysoká presnosť opakovaní vo výrobnom procese zaručuje konštantne vysokú kvalitu produktu počas nepretržitej výroby.
