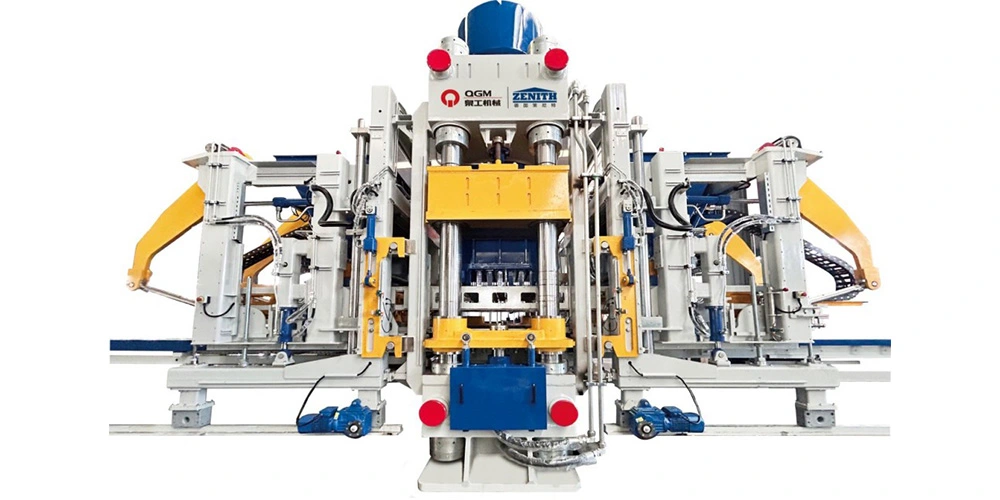

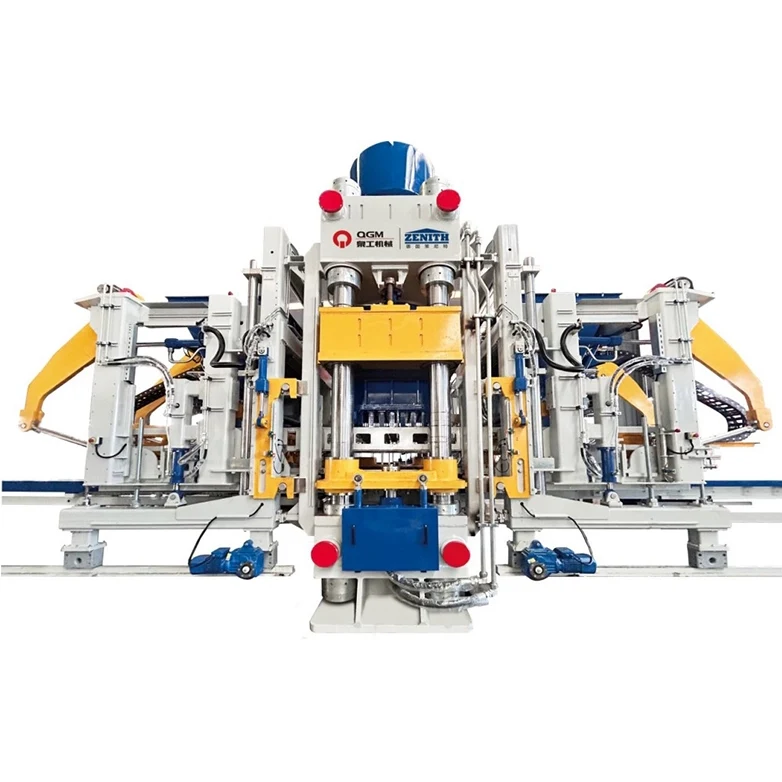

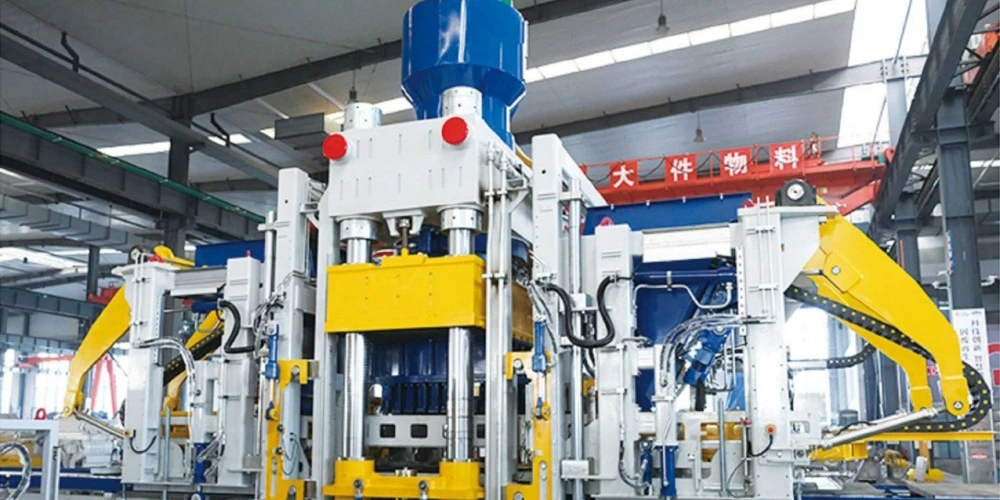

Automatické hydraulické stroje na výrobu betónových blokov pre betónové výrobky

Séria VP, postavená na integrovanej mechanickej, hydraulickej a elektrickej architektúre, kombinuje vysoko pevný rám stroja, vysokotonážne hydraulické lisovanie, servo vibrácie a inteligentnú automatizáciu. V kľúčových systémoch sa používajú medzinárodne uznávané komponenty na podporu stabilnej prevádzky a konzistentného tvárnenia.

S tromi konfiguráciami lisovacej sily – 600, 900 a 1 500 ton – séria ZN-VP poskytuje škálovateľné riešenie pre výrobcov betónových produktov s rôznymi výrobnými požiadavkami a špecifikáciami produktov.
Stroj je obzvlášť vhodný pre aplikácie, kde je dôležitý tvarovací tlak, prispôsobivosť materiálu a flexibilita produktu. V závislosti od zvoleného modelu, konfigurácie formy a výrobného nastavenia môže stroj vyrábať:
●Štandardné betónové bloky
●Duté bloky
●Dlažobné kocky
●Obrubníky
●Betónové výrobky so vzhľadom kameňa
●Produkty na úpravu krajiny
●Vodokonzervačné bloky na ochranu svahov
●Nástenné a dekoratívne betónové výrobky

Séria ZN-VP tiež podporuje využitie rôznych jemnozrnných surovín a surovín na báze pevného odpadu, vrátane stavebného odpadu, tuhého hutníckeho odpadu, banskej hlušiny, kamenného prášku, kalu a bahna z premývania piesku, za predpokladu vhodnej prípravy materiálu a návrhu zmesi.

Vďaka tomu je rad ZN-VP vhodnou voľbou pre projekty výroby betónových blokov zameraných na recykláciu tuhého odpadu a betónových výrobkov s pridanou hodnotou.

Špecifikácie blokového stroja

Technické výhody

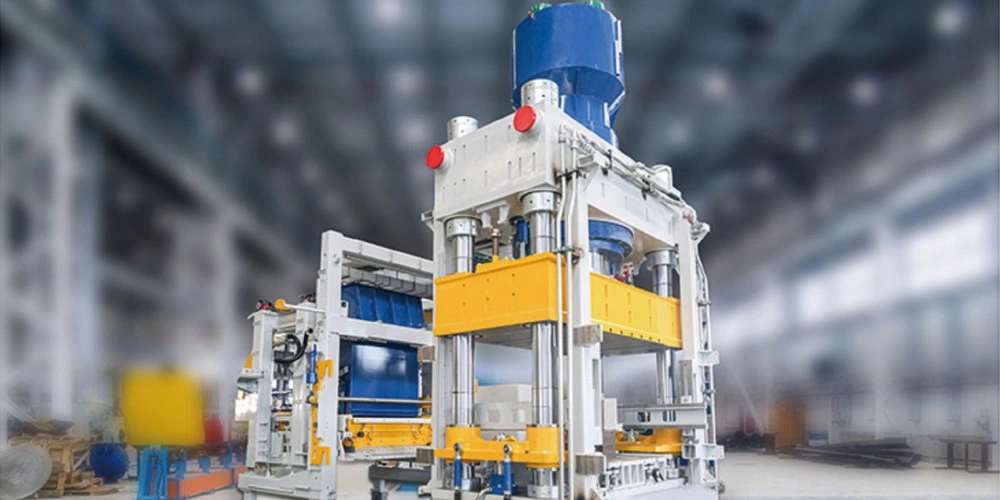

1. Vysoko pevný rám stroja pre stabilné tvárnenie

Hlavný rám stroja je vyrobený zo špeciálne tvarovaných oceľových profilov a využíva patentovanú konštrukčnú technológiu.
Zváraný rám je podrobený úprave na zníženie napätia pri vibráciách, aby sa zlepšila štrukturálna stabilita. Stĺpy s veľkým priemerom poskytujú podporu a vedenie počas zatvárania formy, čím pomáhajú udržiavať presné umiestnenie formy počas celého procesu tvárnenia.
Systém vyberania z formy využíva mechanickú synchronizáciu na koordináciu uvoľňovania formy a podporuje konzistentné tvarovanie produktu.
Pri výrobe vysokotlakových betónových blokov je pevná konštrukcia stroja nevyhnutná na udržanie stabilného pohybu formy a opakovateľných podmienok tvarovania.

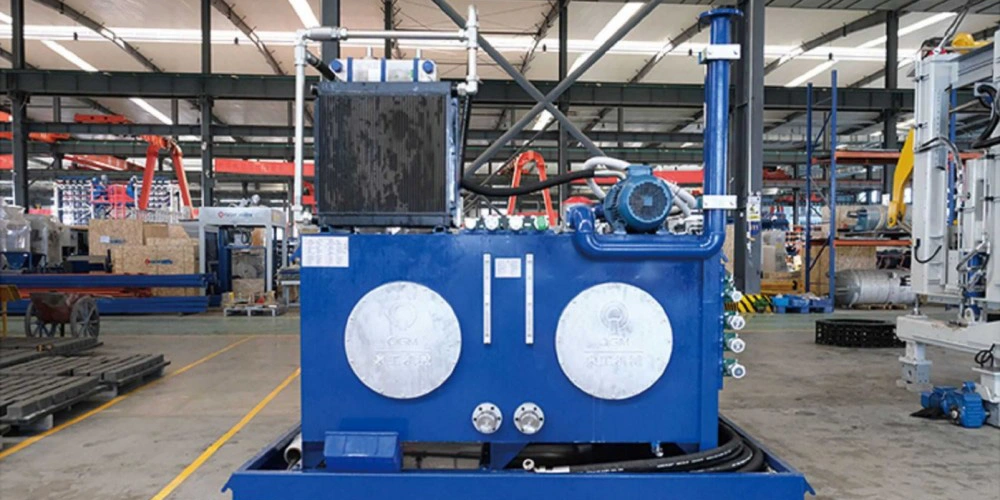

2. Veľkotonážny hydraulický lisovací systém

Hydraulický tvarovací systém je jednou z definujúcich čŕt radu ZN-VP.
Tri modely poskytujú maximálne hlavné lisovacie sily 600, 900 a 1 500 ton. Hlavné valce s veľkým priemerom vytvárajú potrebnú tvarovaciu silu na výrobu vysokotlakových betónových produktov.
V rámci hydraulického systému sa používajú hydraulické čerpadlá a ventily medzinárodnej značky. Rýchlosť lisovania, tlak a zdvih je možné nastaviť podľa požiadaviek produktu a procesu.
To umožňuje konfiguráciu procesu tvarovania pre rôzne typy výrobkov a materiálové charakteristiky.
Vysokotlaková hydraulická konfigurácia je obzvlášť dôležitá pre výrobcov, ktorí vyrábajú hutné betónové výrobky alebo pracujú so zmesami obsahujúcimi jemné prášky a materiály pochádzajúce z pevného odpadu.

3. Nemecká technológia servo vibrácií

Séria ZN-VP obsahuje pokročilú nemeckú servo vibračnú technológiu.
Servomotory poskytujú rýchlu odozvu a presné riadenie parametrov vibrácií, čo umožňuje nastavenie budiacej sily a výkonu vibrácií podľa výrobných požiadaviek.
V porovnaní s pevným ovládaním vibrácií poskytuje technológia servomotorov väčšiu flexibilitu pri prepínaní medzi rôznymi typmi produktov a zložením materiálov.
Proces riadených vibrácií podporuje zhutňovanie betónu a pomáha udržiavať konzistentné podmienky tvarovania produktu.
Technológia servovibračného tvárnenia betónových blokov je obzvlášť cenná, keď sa výrobná linka potrebuje prispôsobiť špecifikáciám viacerých produktov namiesto nepretržitej prevádzky jedného štandardizovaného produktu.

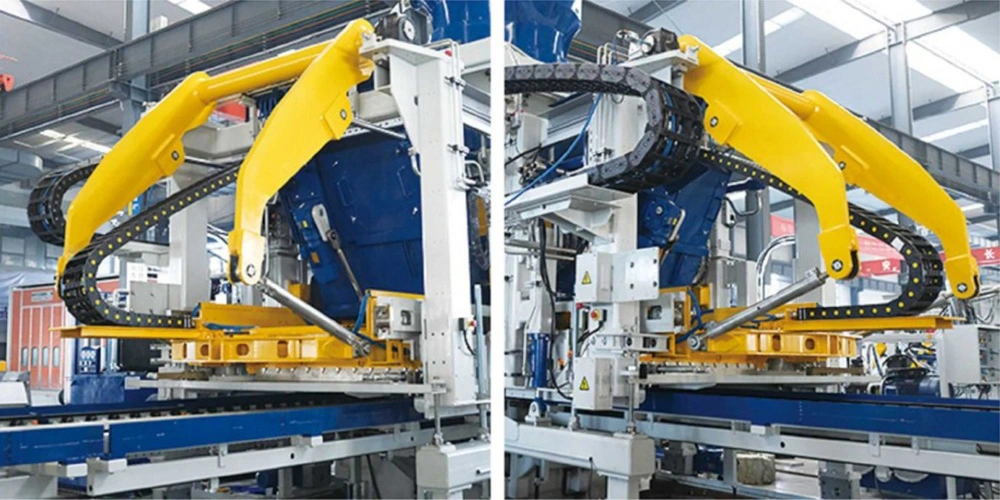

4. Systém podávania s otočným ramenom navrhnutý pre jednoduchšiu údržbu

Systém podávania materiálu využíva robustnú konfiguráciu otočného ramena pre konzistentnú distribúciu materiálu.
Vodiace kolieska s veľkým priemerom podporujú plynulý pohyb podávacieho vozíka, zatiaľ čo vymeniteľné oterové dosky sú inštalované na kľúčových kontaktných plochách, aby sa zjednodušila údržba.
Podávacia plošina tiež používa vymeniteľné opotrebiteľné komponenty. Hydraulické uzamykanie umožňuje otvorenie a zaistenie podávacej časti počas kontrol, čistenia a údržby.

Tento dizajn poskytuje ľahší prístup k opotrebovaným dielom a pomáha znižovať zložitosť rutinných servisných prác.

5. Integrované statické lisovanie a vibračné tvarovanie

Séria ZN-VP kombinuje dva formovacie mechanizmy: vysokotlakové statické lisovanie + servovibrácie.
Hydraulický systém poskytuje hlavnú tvárniacu silu, zatiaľ čo vibračný systém napomáha zhutňovaniu materiálu počas formovania.
Podľa pôvodnej technickej konfigurácie poskytuje systém až 900 alebo 1 500 ton hlavnej lisovacej sily a 120 kN vibračnej sily na zodpovedajúce modely.
Kombinovaná technológia je určená na riešenie požiadaviek na tvarovanie betónových výrobkov suchým procesom s použitím hrubých tuhých odpadových materiálov a ultrajemných práškových materiálov.

Môže sa použiť na výrobu:
●Betónové dlaždice so vzhľadom kameňa
●Priepustné dlažobné výrobky
●Obrubníky
●Konvenčné betónové bloky
●Terénne úpravy betónových výrobkov
●Iné prispôsobené betónové výrobky

Pre projekty, ktoré vyžadujú rozmanitosť produktov aj flexibilitu materiálov, poskytuje kombinovaná konfigurácia lisovania a vibrácií alternatívu ku konvenčným systémom tvárnenia so statickým tlakom alebo iba vibráciou.

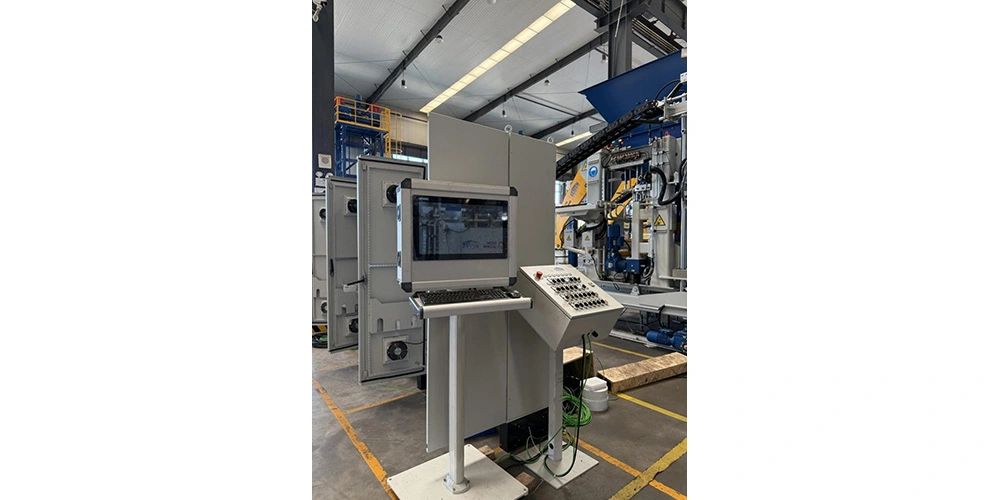

6. Automatické riadenie pre konzistentnejšie riadenie výroby

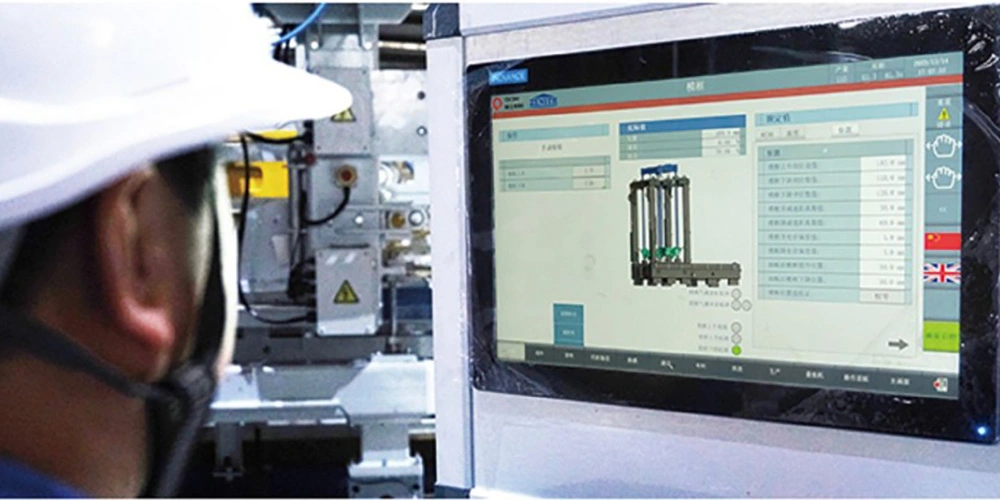

Séria ZN-VP integruje nemeckú automatizačnú technológiu s vizuálnym rozhraním človek-stroj.
Riadiaci systém koordinuje procesy tvárnenia stroja a zároveň poskytuje operátorom jasné rozhranie pre riadenie výroby.

Medzi kľúčové funkcie patrí:
●Správa výrobných receptúr
●Správa prevádzkových parametrov
●Monitorovanie stavu zariadenia
●Zber údajov o výrobe
●Ovládanie prevádzky stroja
●Zobrazené informácie o zariadení

Redukovaním zbytočných manuálnych zásahov pomáha integrovaná architektúra riadenia operátorom dôslednejšie riadiť výrobné parametre.
Pre automatizované linky na výrobu betónových blokov poskytuje centralizované riadenie aj jasnejšie rozhranie medzi blokovým strojom a zariadením proti prúdu alebo po prúde.

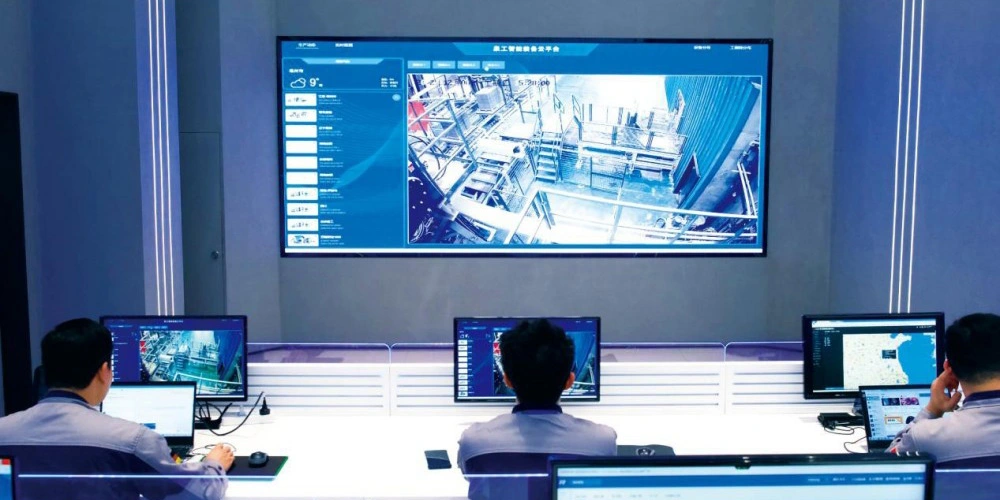

7. Platforma cloudových služieb inteligentného vybavenia

Platforma cloudových služieb inteligentného vybavenia QGM rozširuje správu strojov nad rámec lokálnej riadiacej skrine.
Platforma integruje cloud computing, dátovú komunikáciu, modelovanie zariadení, umelú inteligenciu, fuzzy neurónové siete a veľké dátové technológie na zhromažďovanie a analýzu informácií o prevádzke zariadení a vzoroch používania.

V závislosti od konfigurácie systému a autorizácie platforma podporuje:
●Online monitorovanie zariadení
●Diaľkové ovládanie zariadenia
●Vzdialená technická podpora
●Prediktívna detekcia porúch
●Diagnostika porúch
●Posúdenie zdravotného stavu zariadenia
●Správy o automatickej prevádzke
●Analýza údajov o zariadení

Tým sa vytvorí digitálne spojenie medzi strojom na výrobu blokov a funkciami cloudových služieb.
Pre zámorských výrobcov blokov môže cloudové monitorovanie zariadení poskytnúť ďalšiu vrstvu podpory, keď sa výrobné zariadenie nachádza ďaleko od strediska technických služieb výrobcu.
Prístup spoločnosti QGM k inteligentnému vybaveniu a cloudovým službám je v súlade s jej širším vývojom digitálne prepojených zariadení na vytváranie blokov a inteligentných výrobných systémov.

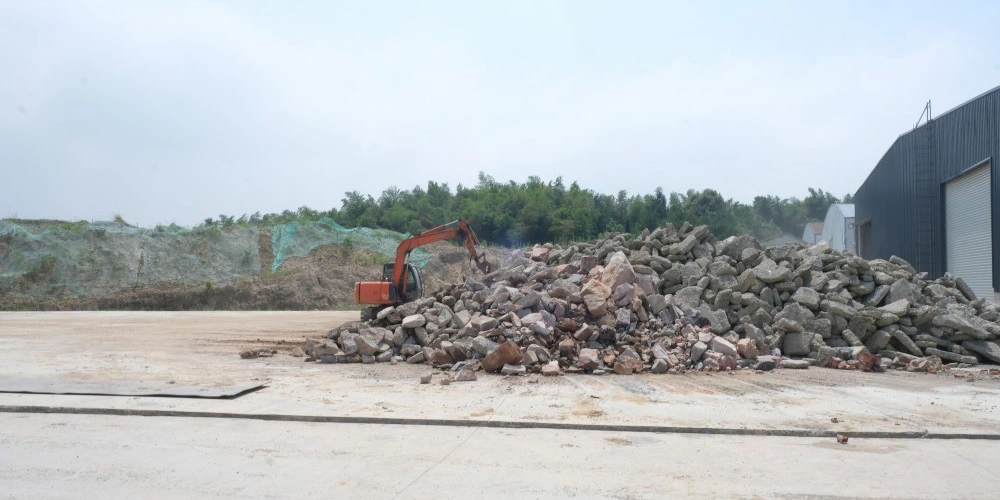

8. Recyklácia tuhého odpadu na výrobu betónových výrobkov

Jednou z hlavných aplikačných vlastností série ZN-VP je jej prispôsobivosť rôznym surovinám.
V závislosti od vlastností materiálu, predspracovania a dizajnu zmesi je možné stroj použiť s materiálmi, ako sú:

Pevné odpadové materiály
●Stavebný odpad ●Pevný hutnícky odpad
●Banícka hlušina
●Kamenný prášok
●Kaly
●Blato na umývanie piesku

Skutočný materiálový pomer a zloženie by sa mali určiť podľa fyzikálnych a chemických vlastností miestne dostupných materiálov.

Betónové výrobky
Stroj je možné nakonfigurovať na výrobu:
●Štandardné betónové bloky
●Duté bloky
●Dlažobné kocky
●Priepustné dlaždice
●Obrubníky
●Betónové výrobky so vzhľadom kameňa
●Produkty na úpravu krajiny
●Svahové bloky
●Nástenné dekoratívne betónové výrobky

Vďaka tomu je séria ZN-VP relevantná pre projekty recyklácie tuhého odpadu, kde je cieľom transformovať správne spracované odpadové materiály na predajné betónové produkty.

9. Navrhnuté pre flexibilnú výrobu betónových výrobkov

ZN600VP, ZN900VP a ZN1500VP poskytujú tri rôzne konfigurácie zariadení v rámci rovnakého konceptu hydraulického tvárnenia.
Výber vhodného modelu závisí od faktorov, ako sú:
●Požadovaná lisovacia sila
●Rozmery palety
●Veľkosť produktu
●Sortiment produktov
● Charakteristika suroviny
●Konfigurácia formy
●Požadovaný rozsah výroby
●Dostupný priestor pre rastliny
●Úplná konfigurácia linky

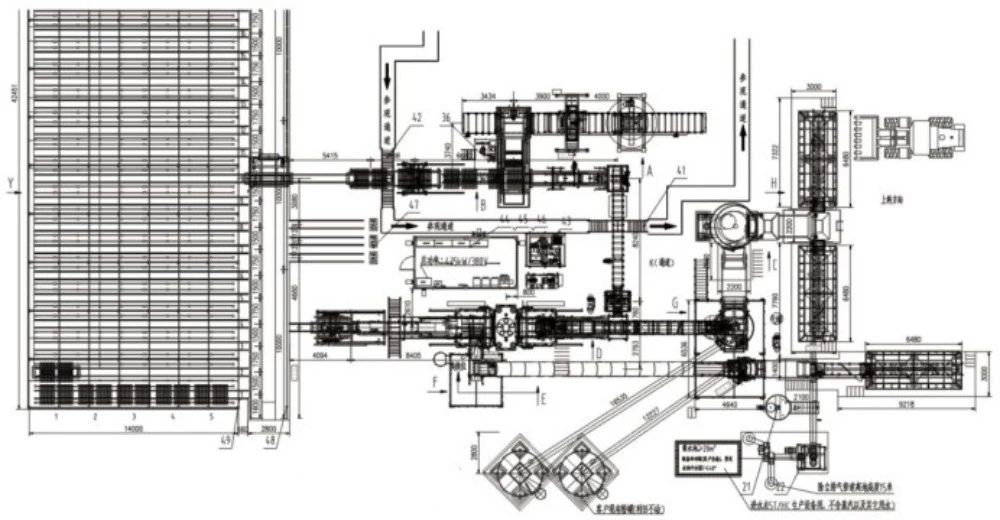

Usporiadanie výrobnej linky

Blokové vzorky a aplikácie

Videá
